回路電阻測試儀:直流還是交流?

發布時間:2025-07-07 09:27:16瀏覽次數:36

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

回路電阻測試儀,作為電氣檢測中不可或缺的工具,主要用于測量開關、斷路器、電纜接頭等設備接觸電阻的設備。然而,許多人對于其工作原理——究竟是采用直流還是交流測試——存在疑問。答案是:回路電阻測試儀通常采用直流(DC)測試。

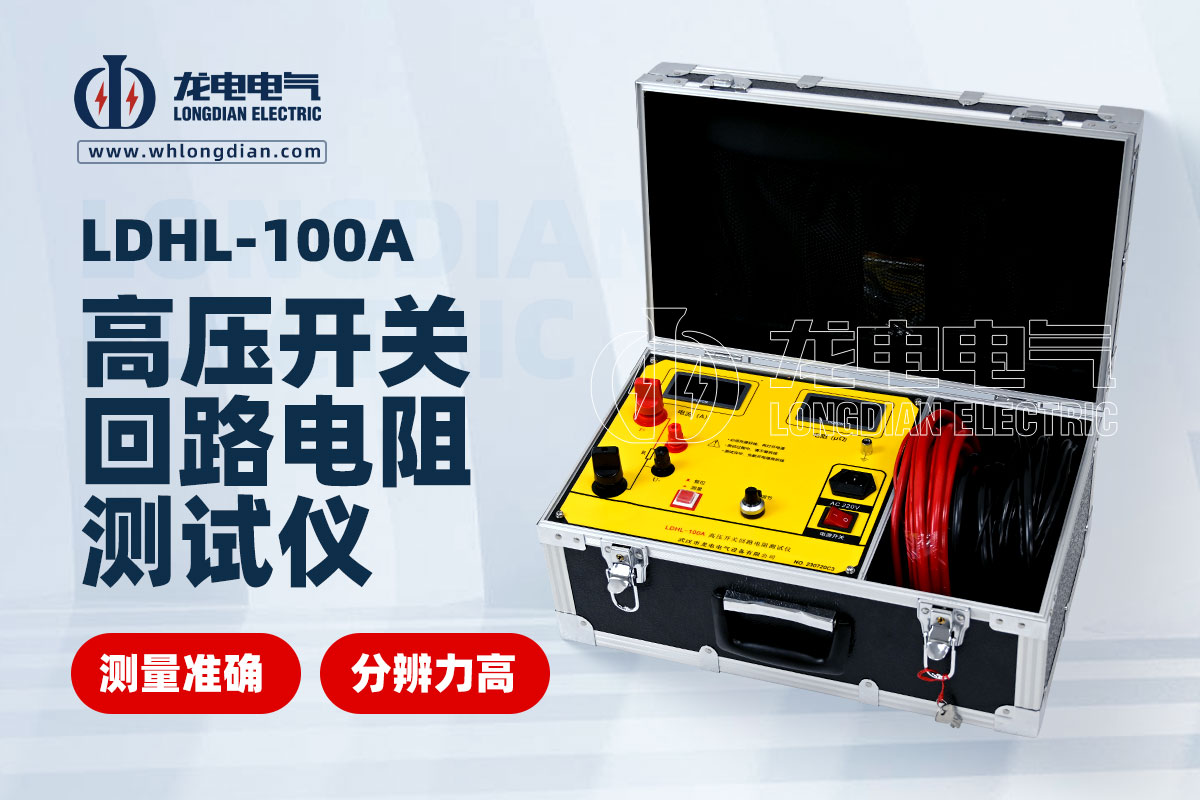

LDHL-100A高壓開關回路電阻測試儀

為何選擇直流測試?

選擇直流測試而非交流測試,主要基于以下幾個原因:

  • 消除感抗影響: 在交流電路中,電感和電容會產生感抗和容抗,這些阻抗會影響對純電阻的準確測量。而直流測試則沒有頻率變化,能夠有效避免感抗和容抗對測量結果的干擾,確保測量的是純粹的接觸電阻。

  • 模擬實際工況: 在許多電氣設備中,觸點在閉合狀態下流過的是直流或接近直流的電流(例如,斷路器合閘后,主回路通常承載直流或低頻交流電流)。采用直流測試更能真實地模擬設備在實際運行時的接觸狀態,從而得出更具參考價值的電阻值。

  • 更高精度: 直流測試技術相對成熟,配合高精度的電流源和電壓測量電路,能夠?qū)崿F(xiàn)微歐甚至納歐級別的電阻測量,這對于評估電氣設備接觸性能的細微變化至關重要。

  • 防止電弧效應: 交流電流在接觸電阻處可能產生電弧,這會損壞觸點并影響測量結果的穩定性。直流測試則能有效避免或減少這種電弧效應。

測試原理

回路電阻測試儀通常采用“四線法”或“開爾文測試法”進行測量。這種方法通過獨立的電流回路和電壓回路來消除測試引線電阻對測量結果的影響,進一步提高測量精度。

  1. 電流注入: 測試儀會向被測回路注入一個穩定的大電流(例如10A、100A甚至更大,具體取決于測試儀的型號和被測設備的規格)。

  2. 電壓測量: 在電流流過被測電阻的同時,測試儀會在電阻兩端精確測量其電壓降。

  3. 計算電阻: 根據歐姆定律 R=U/I(電阻 = 電壓 / 電流),測試儀內部的微處理器會自動計算出被測回路的電阻值,并顯示在屏幕上。

總的來說,回路電阻測試儀之所以選擇直流測試,是為了確保測量結果的準確性、消除感抗影響、更好地模擬實際工況以及達到更高的測量精度。因此,當您看到回路電阻測試儀時,可以確信它主要是在直流狀態下進行工作的。
